علت ضعیف شدن جک بیل مکانیکی کوماتسو چیست؟ راهنمای عیبیابی سیستم هیدرولیک
علت ضعیف شدن جک بیل کوماتسو همیشه خرابی خود جک نیست. کاهش سطح یا کیفیت روغن هیدرولیک، گرفتگی فیلتر، نشتی داخلی پکینگ، افت فشار پمپ، ایراد شیر کنترل و حتی بالا رفتن دمای روغن میتوانند باعث کاهش قدرت یا کندشدن حرکت بوم، استیک و باکت شوند. برای تشخیص درست ابتدا باید مشخص شود مشکل فقط در یک جک دیده میشود یا عملکرد تمام بخش های هیدرولیک دستگاه ضعیف شده است.
اگر فقط یکی از حرکات بیل قدرت کافی ندارد، احتمال خرابی پکینگ جک، شیر کنترل همان مدار یا محدود شدن مسیر روغن بیشتر است. ضعیفشدن همزمان چند حرکت معمولاً بررسی پمپ هیدرولیک، فشار اصلی، فیلترها و وضعیت روغن را ضروری میکند. تعویض قطعه بدون انجام تست فشار و دبی ممکن است هزینه تعمیر را افزایش دهد، بدون اینکه علت اصلی برطرف شود.
تفاوت ضعیف شدن و کند شدن جک بیل کوماتسو
ضعیفشدن جک به این معناست که جک نمیتواند بار معمول را بلند کند، زیر بار متوقف میشود یا پس از قرارگرفتن در وضعیت مشخص، بهآرامی خالی میکند. کندشدن جک بیشتر به کاهش سرعت باز و بستهشدن آن مربوط است. این دو نشانه ممکن است همزمان دیده شوند، اما منشأ آنها همیشه یکسان نیست. نیروی جک بیشتر به فشار سیستم وابسته است، درحالیکه سرعت حرکت آن با مقدار جریان روغن ارتباط دارد. بنابراین کم شدن قدرت جک کوماتسو میتواند از افت فشار، نشتی داخلی یا بازشدن زودهنگام شیر فشارشکن ناشی شود. در مقابل، علت کند شدن جک بیل کوماتسو ممکن است کاهش دبی پمپ، گرفتگی فیلتر، محدودیت شیلنگ یا پایینبودن دور موتور باشد.
کمبود یا نامناسببودن روغن هیدرولیک
کاهش سطح روغن یکی از اولین مواردی است که هنگام ضعیف شدن جک بیل مکانیکی کوماتسو باید بررسی شود. پایینبودن سطح روغن میتواند باعث مکش هوا، ایجاد کف و ناپایداری فشار شود. در این شرایط ممکن است حرکت جکها همراه با لرزش، صدای غیرعادی یا تأخیر باشد.ویسکوزیته نامناسب نیز بر عملکرد سیستم اثر میگذارد. روغن بیش از حد غلیظ در شروع کار، جریان را محدود میکند و روغن بسیار رقیق پس از گرمشدن، احتمال نشتی داخلی را افزایش میدهد.
مخلوطکردن روغنهای ناسازگار، ورود آب یا آلودگی ذرات نیز میتواند به پمپ، شیر کنترل و آببندی جک آسیب برساند. رنگ روغن بهتنهایی معیار کافی برای تشخیص نیست. وجود کف، بوی سوختگی، ذرات فلزی یا حالت شیری نشانههایی هستند که بررسی دقیقتر مخزن و نمونه روغن را ضروری میکنند.
گرفتگی فیلتر هیدرولیک و محدود شدن جریان روغن
فیلتر هیدرولیک آلایندهها را از مدار جدا میکند، اما با افزایش آلودگی ممکن است مقاومت مسیر را بالا ببرد. گرفتگی فیلتر مکش یا برگشت میتواند جریان موردنیاز جکها را محدود کند و سبب کندی، صدای پمپ یا افزایش دمای روغن شود. تعویض فیلتر باید مطابق مدل دقیق دستگاه، شماره سریال و برنامه سرویس انجام شود. ظاهر مشابه دو فیلتر، سازگاری آنها را ثابت نمیکند؛ زیرا ظرفیت عبور روغن، درجه فیلتراسیون، فشار بایپس و ابعاد داخلی ممکن است متفاوت باشند. پس از تعویض فیلتر نیز باید علت آلودگی غیرعادی روغن مشخص شود. وجود براده یا ذرات لاستیکی میتواند نشانه فرسایش یک قطعه دیگر در مدار باشد.
خرابی پکینگ جک کوماتسو و نشتی داخلی

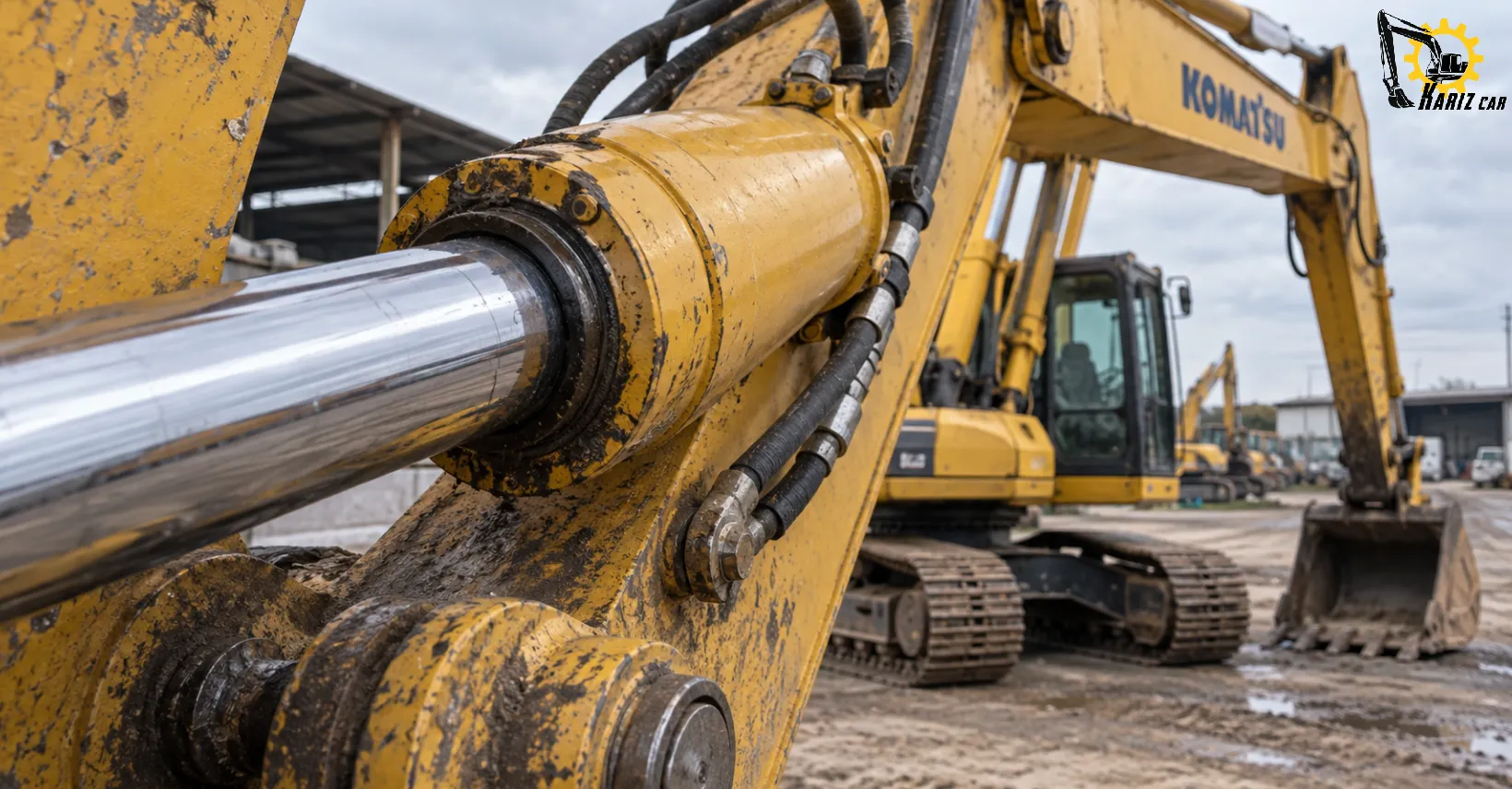

پکینگ جک کوماتسو وظیفه آببندی میان پیستون، سیلندر و شفت را بر عهده دارد. فرسودگی پکینگ پیستون اجازه میدهد روغن از یک سمت پیستون به سمت دیگر عبور کند. در نتیجه جک ممکن است حرکت کند، اما زیر بار قدرت کافی نداشته باشد یا بدون فرمان بهآرامی پایین بیاید. نشتی از ناحیه شفت بیشتر به خرابی آببندهای بیرونی ارتباط دارد، اما نبود نشتی خارجی به معنای سالم بودن پکینگ نیست. ممکن است روغن کاملاً در داخل جک عبور کند و هیچ اثری در بیرون دیده نشود. خطافتادگی شفت، خوردگی سطح، لقی بوشها یا تابداشتن میله نیز میتواند پکینگ جدید را در مدت کوتاهی خراب کند.
نشانههای رایج خرابی جک یا پکینگ عبارتاند از:
- خالی کردن جک بیل مکانیکی در حالت توقف
- ناتوانی جک در نگهداشتن بار
- حرکت مرحلهای، لرزش یا ناهماهنگی
- روغنریزی اطراف شفت و گلویی جک
- کاهش قدرت پس از گرمشدن روغن
- داغشدن غیرعادی بدنه جک یا روغن برگشتی
برای تعمیر جک هیدرولیک کوماتسو فقط تعویض پکینگ کافی نیست. سطح شفت، داخل سیلندر، بوش، پیستون و تلرانس قطعات نیز باید اندازهگیری شود. استفاده از کیت آببندی نامتناسب یا مونتاژ غیراصولی میتواند باعث تکرار نشتی شود.
خرابی پمپ هیدرولیک کوماتسو
پمپ هیدرولیک جریان لازم برای حرکت عملگرها را تأمین میکند. فرسودگی اجزای داخلی پمپ ممکن است دبی و فشار قابلاستفاده را کاهش دهد، بهخصوص زمانی که روغن گرم و رقیقتر میشود. اگر چند حرکت دستگاه بهطور همزمان ضعیف یا کند شدهاند، بررسی پمپ اهمیت بیشتری پیدا میکند. از نشانههای احتمالی خرابی پمپ هیدرولیک کوماتسو میتوان به افزایش صدای پمپ، کندشدن چند عملکرد، بالا رفتن دمای روغن و افت توان در زیر بار اشاره کرد.
با اینحال، همین علائم ممکن است در اثر گرفتگی مسیر مکش، ورود هوا یا تنظیم نادرست سیستم کنترل پمپ نیز ظاهر شوند. تشخیص وضعیت پمپ باید با اندازهگیری فشار، دبی و در صورت نیاز میزان نشتی داخلی یا روغن برگشتی انجام شود. صرفاً شنیدن صدای غیرعادی یا مشاهده کندی دستگاه برای صدور حکم تعویض پمپ کافی نیست.
خرابی شیر کنترل و شیر فشارشکن
شیر کنترل اصلی، جریان روغن را براساس فرمان اپراتور به جک مربوط هدایت میکند. گیرکردن اسپول، ساییدگی داخلی، آلودگی یا نشتی در شیر میتواند باعث شود فشار کافی به یک مدار نرسد. اگر فقط حرکت بوم، باکت یا استیک ضعیف باشد، شیر همان سکشن باید همراه با جک و مسیرهای مربوط بررسی شود.
شیر فشارشکن برای محدودکردن حداکثر فشار مدار طراحی شده است. اگر این شیر زودتر از مقدار تعیینشده باز شود، جک زیر بار قدرت لازم را نخواهد داشت. از طرف دیگر، افزایش غیراصولی فشار برای جبران ضعف دستگاه میتواند به پمپ، شیلنگها، جک و اتصالات آسیب بزند. تنظیم فشار باید با گیج مناسب و براساس اطلاعات فنی همان مدل انجام شود. دستکاری پیچهای تنظیم بدون تست، روش قابلاعتمادی برای عیبیابی نیست.
نشتی شیلنگها و اتصالات هیدرولیک
نشتی خارجی شیلنگ یا اتصال معمولاً با روغنریزی قابل مشاهده است، اما تمام محدودیتهای مسیر به این شکل دیده نمیشوند. لایه داخلی یک شیلنگ ممکن است آسیب ببیند و مسیر جریان را محدود کند، درحالیکه ظاهر بیرونی آن سالم به نظر برسد. خمشدگی شدید، لهشدگی یا نصب شیلنگ نامتناسب نیز جریان روغن را کاهش میدهد.
در زمان بازدید باید شیلنگهای رفت و برگشت، اتصالات، اورینگها و محل عبور آنها بررسی شوند. روغن هیدرولیک تحت فشار میتواند از سوراخ بسیار ریز خارج شود و آسیب جدی ایجاد کند؛ بنابراین پیدا کردن نشتی با دست یا نزدیککردن پوست به محل مشکوک خطرناک است.
افزایش دمای روغن و افت قدرت جک
اگر جک در شروع کار عملکرد مناسبی دارد اما پس از گرمشدن دستگاه ضعیف میشود، احتمال نشتی داخلی افزایش پیدا میکند. روغن داغ ویسکوزیته کمتری دارد و از فاصلههای ایجادشده در پمپ، شیر یا جک راحتتر عبور میکند. بالارفتن دمای روغن میتواند از کارکرد مداوم زیر بار، گرفتگی خنک کن، پایین بودن سطح روغن، عملکرد نامناسب پمپ یا عبور دائمی روغن از شیر فشارشکن ناشی شود. در چنین شرایطی تنها اضافه کردن روغن یا تعویض پکینگ ممکن است کافی نباشد و علت تولید حرارت نیز باید شناسایی شود.
جدول تشخیص علت ضعیف شدن جک بیل کوماتسو
نشانه مشاهدهشده | علت احتمالی | بررسی پیشنهادی |
ضعیفبودن فقط یک جک | نشتی داخلی پکینگ، شیر کنترل یا محدودیت مسیر | تست نگهداشتن بار و بررسی مدار همان جک |
ضعیفشدن تمام حرکات | افت دبی پمپ، کمبود روغن یا گرفتگی فیلتر | تست فشار و دبی، کنترل مخزن و فیلترها |
عملکرد مناسب در حالت سرد و ضعف پس از گرمشدن | نشتی داخلی پمپ، شیر یا جک | مقایسه فشار و عملکرد در حالت سرد و گرم |
پایینآمدن بوم بدون فرمان | خرابی پکینگ، نشتی شیر یا شیر نگهدارنده بار | تست افت جک و جداسازی مرحلهای مدار |
حرکت کند اما دارای قدرت | کاهش دبی، گرفتگی فیلتر یا محدودیت شیلنگ | تست دبی و بررسی مسیر مکش و برگشت |
صدای غیرعادی و کفکردن روغن | ورود هوا یا کمبود روغن | بررسی سطح روغن، اتصالات مکش و وضعیت کف |
داغشدن سریع روغن | نشتی داخلی یا عبور مداوم از فشارشکن | اندازهگیری دما، فشار و نشتی داخلی |
روغنریزی از شفت جک | خرابی آببند یا آسیب شفت | بازدید شفت، بوشها و کیت آببندی |
این جدول برای تشخیص اولیه است. نتیجه نهایی باید براساس تستهای فنی و مشخصات همان مدل بیل مکانیکی تعیین شود.
روش اصولی عیب یابی جک بیل مکانیکی کوماتسو
عیبیابی باید از موارد ساده و کمهزینه آغاز شود و سپس به تست قطعات اصلی برسد. ابتدا اپراتور باید شرایط بروز مشکل را دقیق توضیح دهد: ضعف در حالت سرد است یا گرم، فقط یک حرکت درگیر است یا همه حرکات، و آیا جک زیر بار خالی میکند یا صرفاً کند شده است.
مراحل اصلی بررسی عبارتاند از:
- کنترل سطح، نوع، دما و وضعیت روغن هیدرولیک
- بررسی فیلترها، صافی مکش و احتمال ورود هوا
- بازدید شیلنگها، اتصالات و نشتیهای خارجی
- مقایسه عملکرد بوم، استیک، باکت، گردان و حرکت
- انجام تست افت جک برای بررسی نشتی داخلی
- اندازهگیری فشار مدار و فشار پایلوت
- تست دبی و نشتی داخلی پمپ
- بررسی شیر کنترل، فشارشکن و شیرهای نگهدارنده بار
اگر فقط یک حرکت ضعیف باشد، بازکردن پمپ اصلی در مرحله اول منطقی نیست. در مقابل، وقتی تمام حرکات کند هستند، تمرکز صرف بر پکینگ یک جک میتواند مسیر عیبیابی را منحرف کند.
تفاوت خرابی جک با خرابی پمپ هیدرولیک کوماتسو
خرابی جک معمولاً روی یک عملکرد مشخص اثر میگذارد. برای مثال، ممکن است باکت قدرت نداشته باشد، اما بوم و استیک بهدرستی حرکت کنند. خالیکردن همان جک در حالت توقف نیز احتمال نشتی داخلی پکینگ یا شیر مدار را افزایش میدهد. خرابی پمپ بیشتر باعث ضعف عمومی سیستم میشود. در این حالت ممکن است چند حرکت کند شوند، عملکرد ترکیبی دستگاه کاهش پیدا کند و ضعف پس از گرمشدن روغن شدیدتر شود. البته شیر کنترل اصلی، سیستم پایلوت و تنظیمات پمپ نیز میتوانند علائمی مشابه خرابی پمپ ایجاد کنند؛ بنابراین تفکیک این موارد بدون تست فشار و دبی دقیق نیست.
انتخاب قطعات هیدرولیک بیل مکانیکی کوماتسو
پس از مشخصشدن علت خرابی، قطعه جایگزین باید براساس مدل دقیق دستگاه، شماره سریال و شماره فنی انتخاب شود. بیلهای کوماتسو در مدلها و سریهای مختلف تولید شدهاند و قطعاتی مانند پکینگ جک، پمپ، شیر کنترل و فیلتر آنها الزاماً قابلجایگزینی نیستند.
هنگام استعلام قطعه بهتر است مدل کامل دستگاه، شماره سریال، محل نصب، شماره حکشده روی قطعه و تصویر نمونه قبلی ارائه شود. برای بررسی و استعلام انواع لوازم یدکی کوماتسو میتوانید مشخصات دستگاه را در اختیار کارشناسان کاریزکار قرار دهید. تطبیق شماره فنی پیش از خرید، احتمال سفارش اشتباه و طولانیشدن توقف دستگاه را کاهش میدهد.
سؤالات متداول درباره ضعیف شدن جک کوماتسو
کاهش ویسکوزیته روغن گرم میتواند نشتی داخلی پمپ، شیر کنترل یا پکینگ جک را آشکارتر کند. برای تشخیص باید فشار و عملکرد سیستم در حالت سرد و گرم مقایسه شود.
خیر. خرابی پکینگ یکی از دلایل مهم است، اما نشتی داخلی شیر کنترل، شیر نگهدارنده بار یا اتصالات مدار نیز میتواند باعث افت جک شود.
بله، محدودشدن جریان روغن میتواند موجب کندی، افزایش دما و عملکرد نامناسب جکها شود. بااینحال، تعویض فیلتر بدون بررسی علت آلودگی شدید همیشه کافی نیست.
تشخیص پمپ با بررسی فشار، دبی، دمای روغن و میزان نشتی داخلی انجام میشود. ضعیفشدن چند حرکت و تشدید مشکل پس از گرمشدن میتواند احتمال خرابی پمپ را بیشتر کند، اما بهتنهایی قطعی نیست.
مدل کامل دستگاه، شماره سریال، محل جک، قطر شفت و سیلندر و در صورت امکان شماره فنی کیت قبلی باید مشخص شود. تصویر قطعات بازشده نیز به انتخاب دقیقتر کمک میکند.
افزایش فشار بدون اندازهگیری و خارج از محدوده تعیینشده خطرناک است و میتواند به پمپ، جک، شیلنگ و شیرها آسیب بزند. فشار باید مطابق مشخصات فنی همان مدل تنظیم شود.
